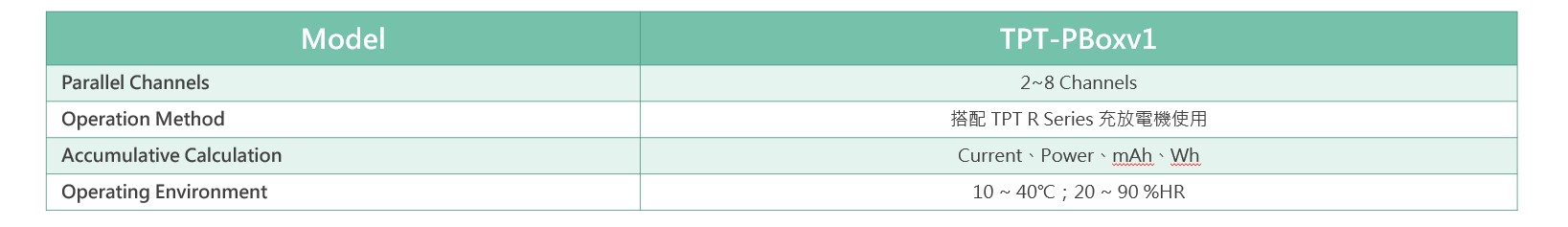

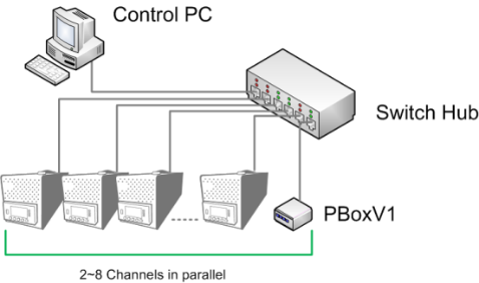

併聯使用

PBoxV1 可做為通道併聯裝置使用。PBoxV1 允許 2~8 通道併聯使用。透過軟體的設定，無需硬體變更設定，快速、方便

外掛裝置

CAN
I2C、SMBus

V-Scan、T-Scan
IOR

所有外掛裝置的回傳資料，除了與充放電通道資料同步記錄外，也可做為製程條件判斷使用，條件模式包括：

Next、GoTo、End、Alarm

ThinkRP 軟體提供即時資料監看功能：

CAN 資料即時監看，包括手動資料寫入
I2C、SMBus 資料即時監看
V、T Scan 資料即時監看
Relay ON/OFF、I/O Hi/Lo

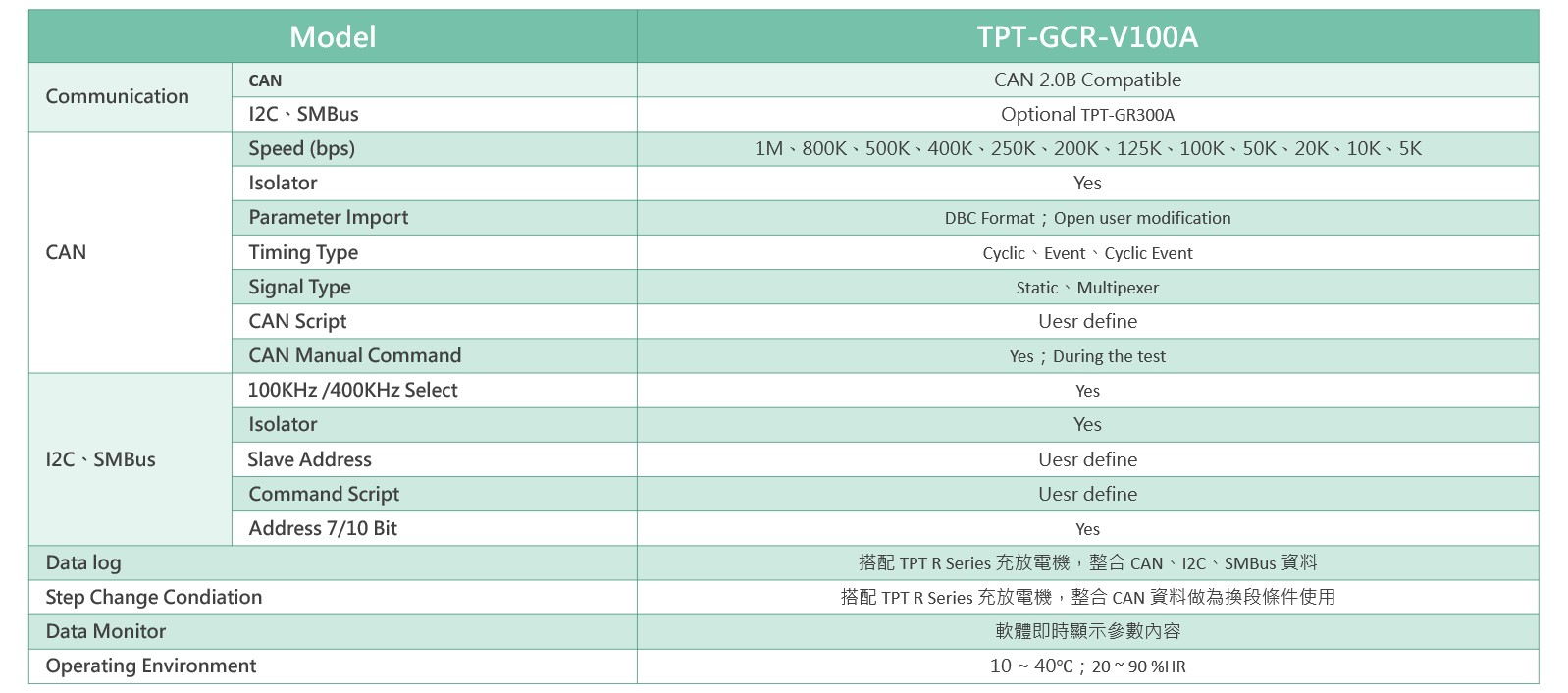

外掛裝置：CAN

GCR-V100A 外掛模組擁有三種功能：CAN、I2C、SMBus 擇一使用。CAN 使用標準 dbc 格式匯入使用，使用者可自行修改命令及資料，CAN 的使用包括製程中寫入資料模式。

CAN Timing Type：Cycle、Event、Cycle Event

CAN Signal Type：tatic、Multipexer

GCR-V100A/CAN：可完全獨立執行，不需依靠軟體動態控制。

外掛裝置：I2C、SMBus

GCR-V100A + GR300A：I2C、SMBus 擇一使用。

ThinkRP 軟體提供使用者自行編輯：

SMBus、I2C Command
Address (7Bit/10Bit)
100K/400K Hz
5V/3.3V Pull high
製程中寫入資料模式。
GCR-V100A/I2C、SMBus

搭配充放電通道，可完全獨立執行，不需依靠軟體動態控制。

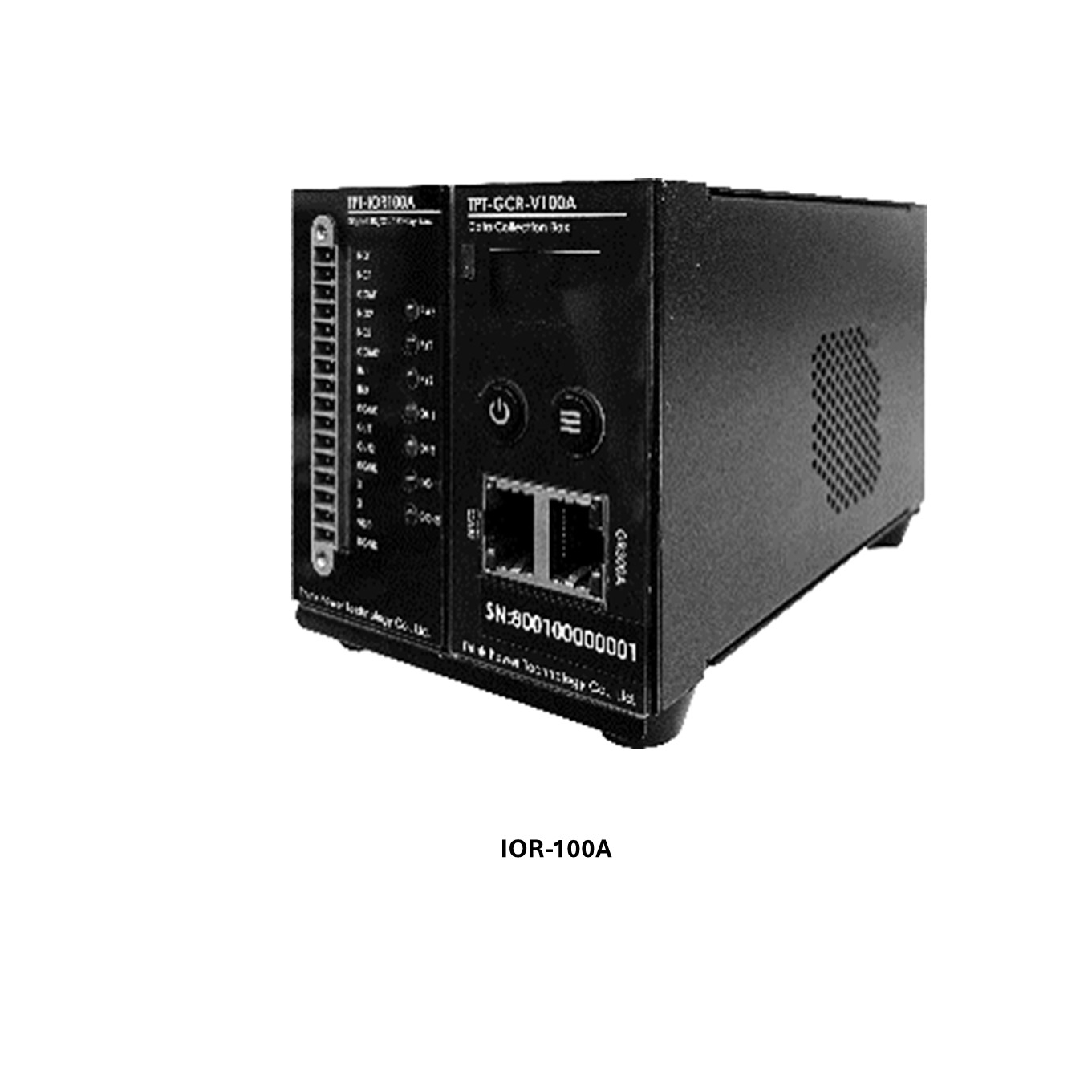

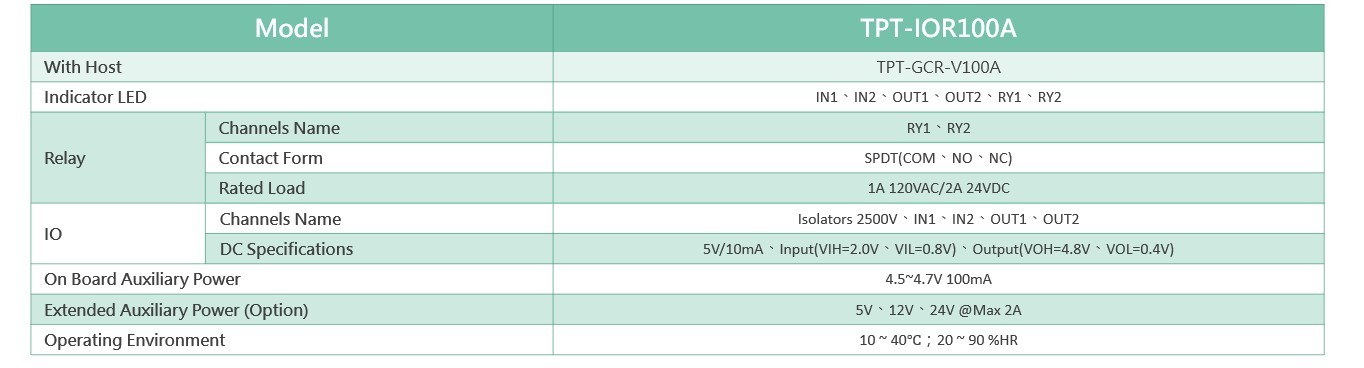

外掛裝置：Relay、ON/OFF、IO/Out

GCR-V100A + IOR100A

Relay x 2Isolators Input IO x 2
Isolators Output IO x 2
Relay ON/OFF 控制。
IO Input/Output 控制。
配合製程執行 Key ON/OFF。
配合製程 IO In/Out 交握。
IOR Active:在充放電過程中能執行IOR動作。

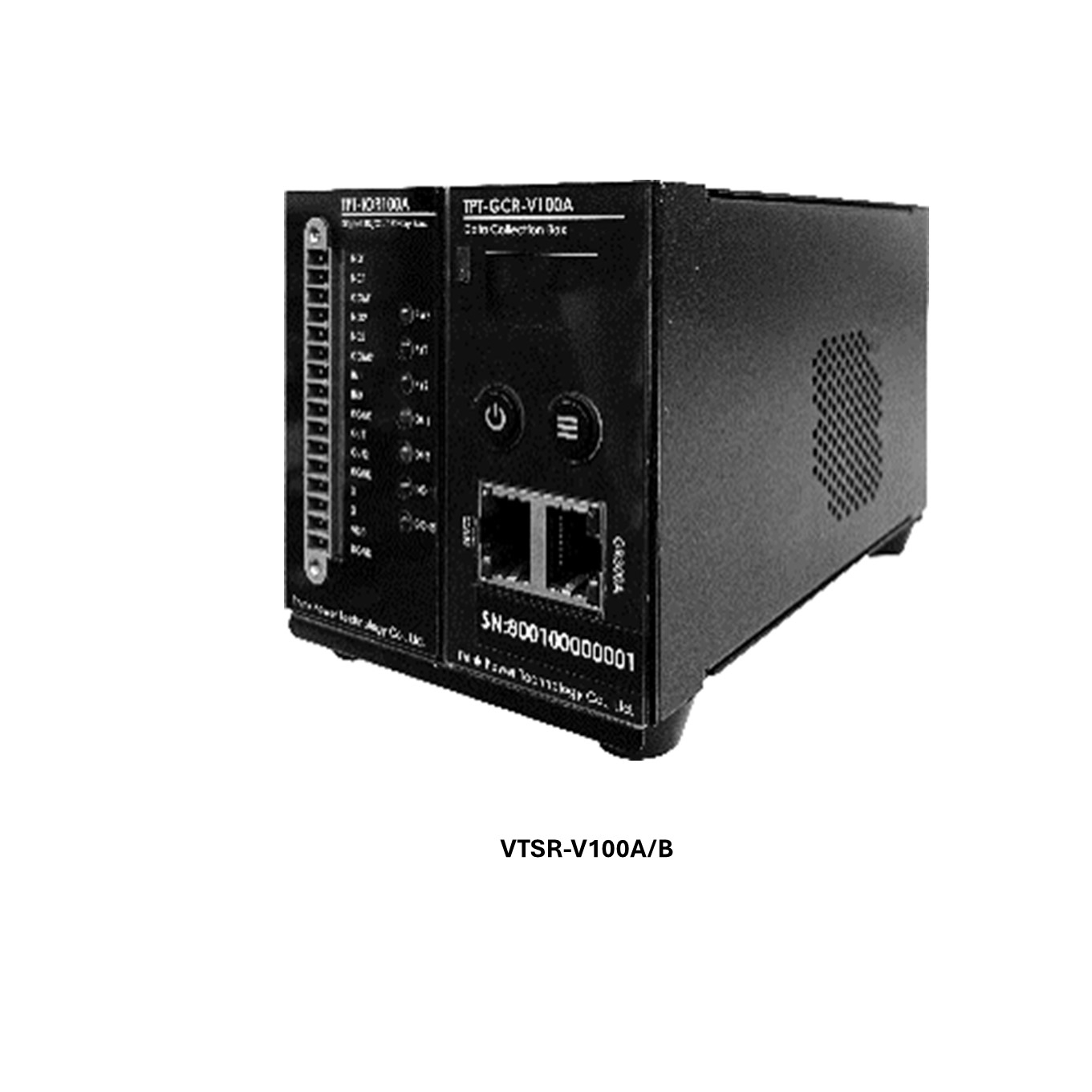

外掛裝置：V-Scan、T-Scan

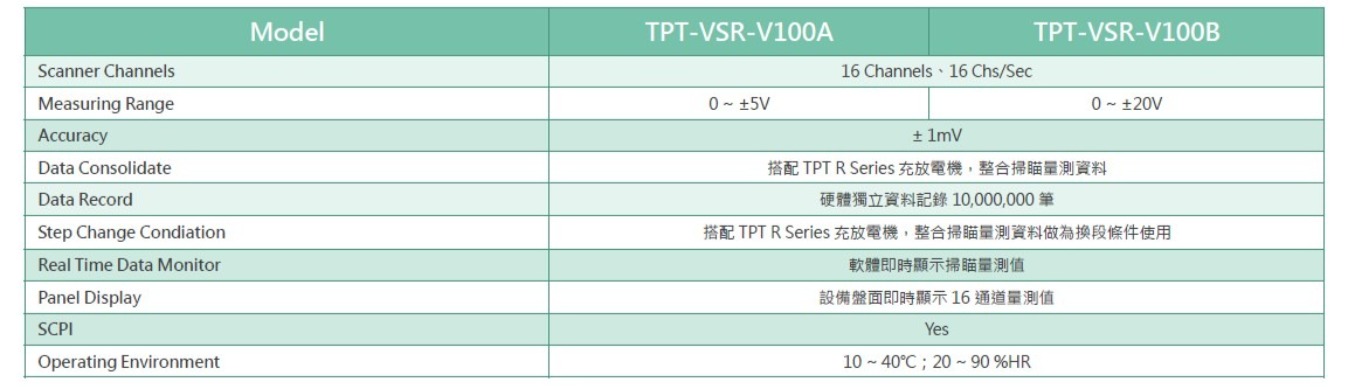

VSR-V100A：5V16Chs 電壓掃瞄

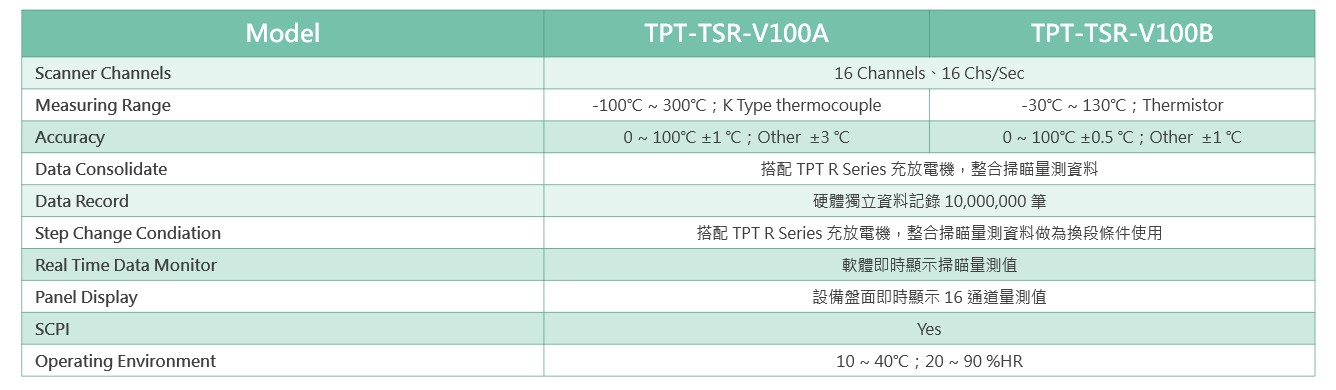

TSR-V100A：K Type16Chs 溫度掃瞄

TSR-V100B：Thermistor 溫度掃瞄

硬體螢幕即時 16 通道讀值顯示。
可獨立做為記錄器使用，最長連續記錄 10,000,000 筆資料。
1 LTRp 搭配 1 VTSR 。
1 LTRp 搭配 3 VTSR 。(最多3 VSR+ 3 TSR)
8 LTRp 搭配 1 VTSR (Multiple模式)。

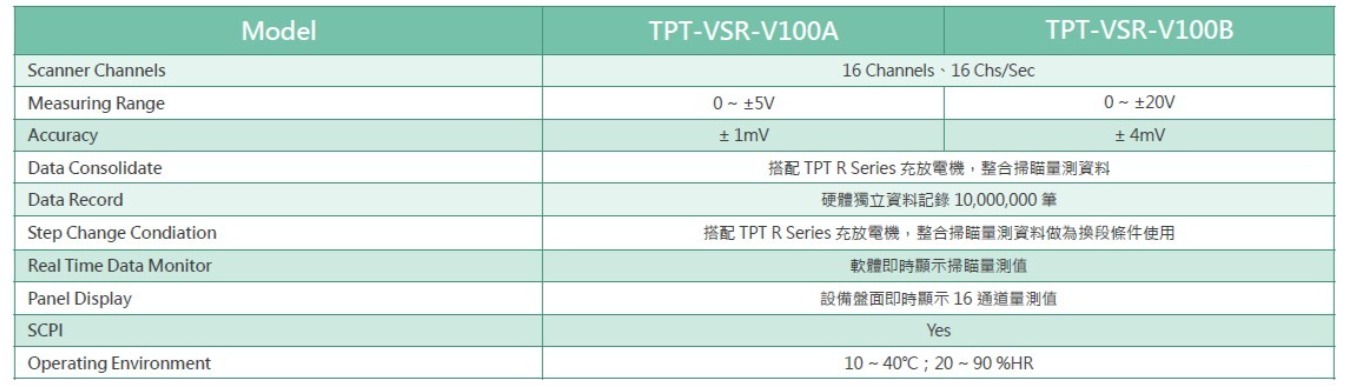

周邊裝置規格說明：

充放電機在搭配週邊裝置使用時，依舊可保持 Stand Alone 模式，無須使用控制電腦連線。透過製程，設備自動判別是否需要週邊裝置的搭配。併聯控制器與充放電機控制器操作完全相同。CAN、I2C、SMBus 可在軟體直接查看即時資料。製程中模擬 Key ON/OFF，製程中透過 IO 與待測物交握。電壓掃瞄、溫度掃瞄，每秒16通道掃瞄速度，可在軟體及設備盤面螢幕直接查看量測掃瞄值。VSR-V100A、TSR-V100A、TSR-V100B 可獨立做為資料記錄器使用。
