支援256 通道串聯：支援256 組Cell Voltage 與Thermistor 模擬輸出，每通獨立控制與量測。
寬電壓模擬範圍：0 ~ 5V，精度 ±0.02% F.S.，解析度1mV
支援256 通道串聯：支援256 組Cell Voltage 與Thermistor 模擬輸出，每通獨立控制與量測。
寬電壓模擬範圍：0 ~ 5V，精度 ±0.02% F.S.，解析度1mV
多階電流量測：支援4 段電流量測，精度最高 ±0.02%，解析度最小100nA。
內阻模擬：模擬範圍 0.001mΩ ~ 1Ω，動態內阻變化情境（搭配CCSR 系列電流模擬器）
溫度模擬 (選配)：支援 Thermistor 10Ω~2MΩ 全範圍阻值模擬，涵蓋常用 NTC 特性，解析度 1Ω
故障狀態模擬：內建多種電芯接線異常模擬功能（電壓：開路、短路、逆極性；溫度：短路、開路）
輸出高速同步：支援 256 顆電芯模擬同步時間 ≦100 ms
通訊介面：RJ45 LAN（TCP/IP）通訊，Speed：10/100/1000 Mbps
標準指令集：支援 SCPI 指令，輕鬆整合自動化測試系統。
5V2A 桌上型 – CVSR 系列

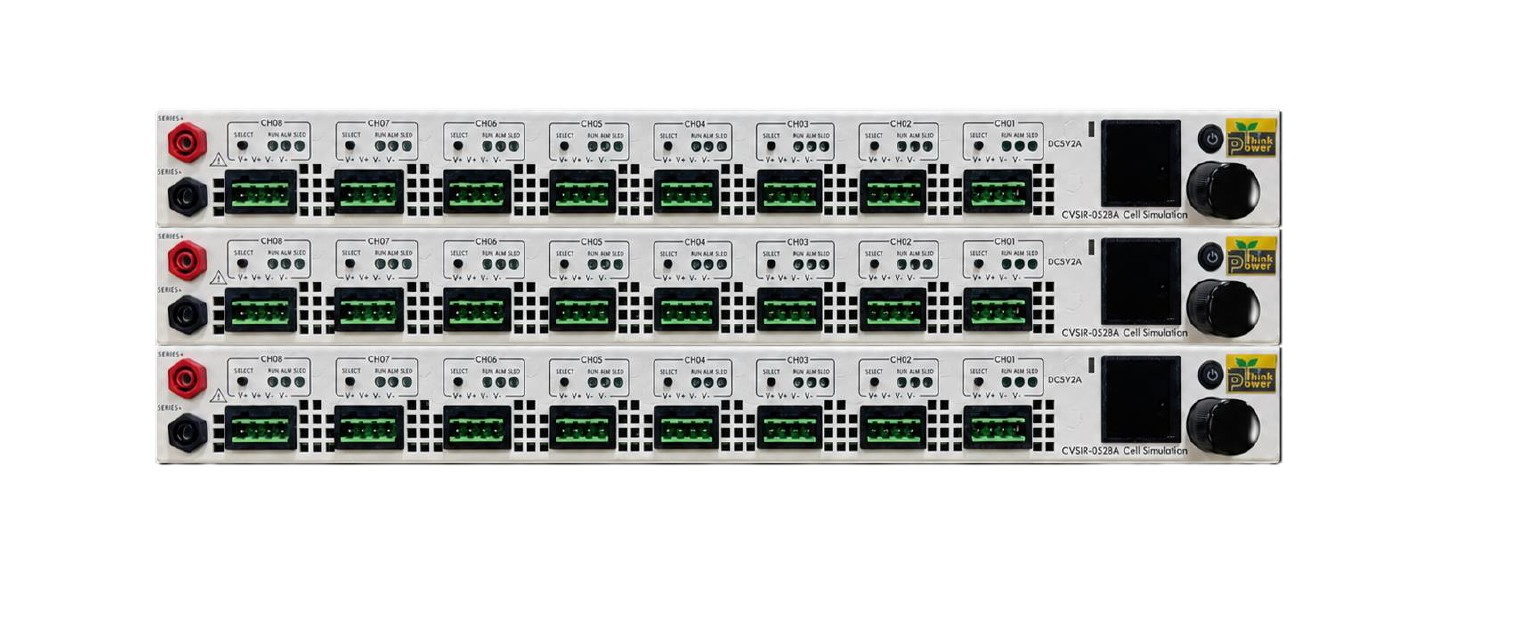

CVSR Series 專為電池管理系統，全新設計的8 通道電池模擬器。單通道最大輸出功率10W，最大電壓5V，最大電流2A。依照使用者的需求，單機可自行串接1~8 CellV 使用或者使用二台以上的單機，串接1~256 電池使用。
分散式獨立控制
高速同步模擬每台單機CellV x 8、CellT x 8，分別各自獨立控制。單機與單機之間可同步輸出控制。1~256 CellV 輸出同步時間 ≦100 ms
高精度量測與輸出 符合常態的驗證需求
具備靜態電流量測，提供4 段電流量程以保持量測精準度。Voltage Range：0~5V；Accuracy：±0.02% F.S.Current Range：2A/100μA/±0.02%200mA/10μA/±0.05%20mA/1μA/±0.1%2mA/100nA/±0.5%External Meter Support：支援外掛高精度電流表串聯量測電
電芯內阻動態同步模擬
搭配CCSR-100/200/300A 電流模擬器，可同步動態模擬電芯在充電/放電時的內阻電壓變化。硬體自動擷取充放電電流，動態同步模擬1~256 CellV 輸出，同步時間 ≦100 ms。
電芯及溫度失效模擬
模擬BMS 可能的電芯及溫度接線異常
週邊擴充
充放電大電流雙向電流模擬：CCSR-5100/5200/5300A充放電標準雙向電流模擬：CCSR-5010-2AThermistor 溫度模擬：MCTS-16C通訊模阻：CANBus、SMBus、I2C、RS485、UART
支援高速1000Mbps Ethernet 支援SCPI 指令控制
高速 1000Mbps 通訊速度，支援HIL 即時模擬要求。周邊模擬模組支援SCPI 指令，根據驗證需求快速擴充測試系統。
| Model | CVSR-0502-8 | |||
| AC Input | 1Φ/3W/AC 90~260V；47~63 Hz；2A @ Full load；L-N-E | |||
| Cell per Box | 8 Cell Voltage Channels (CellV), 8 Thermistor Channels (CellT) | |||
| Number of Series Cells Supported | 1 ~ 256 Cells | |||
| Function | Cell Voltage Simulation |
Output | Range | 0 ~ 5V |
| Resolution | 1 mV | |||
| Accuracy | ±0.02% @ F.S. | |||
| Measurement | Range | 0 ~ 5.5V | ||
| Resolution | 0.1 mV | |||
| Accuracy | ±0.02% @F.S. | |||
| Protect | Over Voltage Protection (OVP) | |||
| Cell Current Simulation |
Output | Range | 0 ~ 2A | |
| Resolution | 0.0001A | |||
| Accuracy | ± 0.02% @ F.S. | |||
| Measurement | Range 1 | 0~2A；100μA；± 0.02% | ||
| Range 2 | 0~200mA；10μA；± 0.05% | |||
| Range 3 | 0~20mA；1μA；± 0.1% | |||
| Range 4 | 0~2mA；100nA；± 0.5% | |||
| External Meter | Yes | |||
| Protect | Over Current Protection (OCP) | |||
| Cell Resistance Simulation | Range | 0.001 mΩ ~ 1Ω | ||
| Resolution | 0.001 mΩ | |||
| Current Synchronization | All cells ≦ 100ms；Used in conjunction with CCSR-5100/5200/5300A current simulator. | |||
| Thermistor Simulation * Note1 |
Range | 10Ω ~ 2MΩ | ||
| Resolution | 1Ω | |||
| Accuracy | 10 ~ 100Ω | ±0.5Ω + 50ppm/℃ | ||
| 100 ~ 1000Ω | ±1Ω + 30ppm/℃ | |||
| 1K ~ 10KΩ | ±2Ω + 20ppm/℃ | |||
| 10K ~ 100KΩ | ±5Ω + 20ppm/℃ | |||
| 100K ~ 1000KΩ | ±50Ω + 20ppm/℃ | |||
| 1000K ~ 2000KΩ | ±500Ω + 20ppm/℃ | |||
| Failure Simulation | Voltage | Normal | Voltage imbalance、Over-voltage、Under-voltage | |
| Open | Yes | |||
| Short | Yes | |||
| Polarity Reversal | Yes | |||
| Thermistor * Note1 |
Normal | Over-temperature、Under-temperature | ||
| Open | Yes | |||
| Short | Yes | |||
| Cells output operating | All Cells Voltage Synchronization | 1~256 Cells ≤ 100ms | ||
| Sequential Output Setting | Yes | |||
| Specified Cell Output | Yes | |||
| Thermistor Change Response Time | ≤ 100ms | |||
| LAN | Ethernet (RJ45) | Protocol：TCP/IP；Speed：10/100/1000 Mbps | ||
| SCPI | Yes | |||
| Display | Voltage/Thermistor per Cell | Yes | ||
| LED Indicator (per cell) | Power、Alarm、Run、Open、Short、Polarity Reversal、Thermistor | |||
| Operating Environment | 23℃± 3℃；20 ~ 90 %HR | |||
產品提供一年保固
新科電力科技股份有限公司
Think Power Technology Co., Ltd.
新北市五股區五權三路25號2樓
TEL：+886-2-22902095FAX：+886-2-22900586
Email：sales@think-power.com.twwww.think-power.com.tw
此DM規格僅供參考，如有變更不另行通知
